隨著《建筑設計防火規(guī)范》GB50016-2014的實施，對建筑防火提出了更高的要求，作為建筑外墻需要使用滿足防火要求的，集抗風壓性能、氣密性能、水密性能、保溫性能、耐火完整性等一系列指標的耐火節(jié)能門窗，在行業(yè)內不斷研究創(chuàng)新下應運而生。

　　我們先圍繞三個詞："耐火節(jié)能門窗"、"防火窗"、"耐火完整性"展開一下。

　　首先要確立一個基礎觀念，無論是耐火節(jié)能門窗還是防火窗，耐火能力都叫耐火完整性。接下來具體說說二者區(qū)別。

　　1、標準范疇：一直以來防火窗執(zhí)行《防火窗》GB16809的要求。對耐火型節(jié)能門窗一直沒有具體定義，在最新版的《鋁合金門窗》GB8478標準中，提出了耐火型門窗的概念，直到山東省頒布實施《鋁合金耐火節(jié)能門窗應用技術規(guī)范》DB37/T5138-2019以后，耐火節(jié)能門

　　窗有了明確定義。（2.0.1 鋁合金耐火節(jié)能門窗 Aluminum alloy fire resistant energy-saving windows and doors

　　采用隔熱鋁合金型材、中空防火玻璃、五金及耐火防火材料等制作而成，滿足節(jié)能和耐火完整性能要求的門窗。）

　　2、性能要求：由于防火窗基本用于室內，所以無硬性水密性要求，只需氣密性、抗風壓性能達標即可，且等級比建筑外圍護門窗低。

　　耐火性能分為：非隔熱防火窗（需要滿足耐火完整性）；隔熱型防火窗、需要同時滿足耐火完整性和耐火隔熱性，耐火極限在0.5h至3.0h之間。值得注意的是，這里的隔熱性和我們平日說的門窗隔熱性能不同，此隔熱指降低熱傳導減少熱輻射，彼隔熱則是門窗保溫性能。

　　耐火節(jié)能門窗不止要求氣密性和抗風壓性能，還要求水密性、保溫性能等。

　　且等級指標按建筑外圍護門窗設計要求執(zhí)行，比防火窗的物理性能檢測項目要多且等級要高、耐火性能一般情況只要求耐火完整性，耐火極限多是0.5h、1.0h。

　　3、應用部位：防火窗多用于室內防火分區(qū)，一般設置在建筑內的防火墻或防火隔墻上等部位，以及需要防止火災蔓延的開口部位。

　　耐火節(jié)能門窗多用于建筑外窗，是集建筑外窗的各項物理性能，且滿足耐火完整性的建筑構件。

　　我們看完上述區(qū)別，那么怎樣才能保證一樘耐火節(jié)能門窗的質量，讓用戶放心呢？我們一起來分析：

　　1、耐火節(jié)能門窗型材的選用

　　耐火節(jié)能門窗型材的選用，我們認為需綜合考慮導熱率、強度、經(jīng)濟、遇火高溫抗變形能力、耐久性等。

　　鋼型材強度、耐火性能優(yōu)于其他材料但保溫、防腐性能差，不宜在外墻廣泛應用；

　　木型材防火處理后強度、耐火性能、保溫性能都不錯，由于維護成本高使用范圍小；

　　塑鋼型材保溫性好、成本低，但遇火后變形嚴重，極易躥火、導致耐火完整性喪失，無法保證人身財產安全；

　　隔熱鋁合金型材強度可靠、耐久性好、經(jīng)濟適中，填充處理后遇火高溫抗變形能力增強，耐火完整性有保障，正廣泛推廣使用。

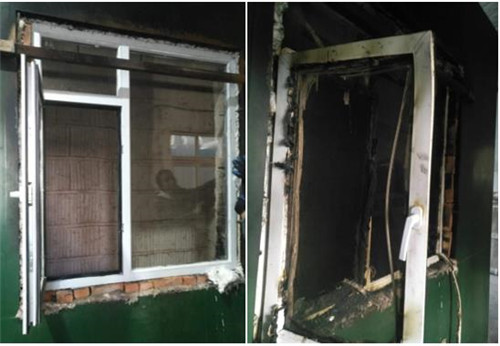

注：塑鋼耐火門窗測試現(xiàn)場

　　2、門窗型材腔體的填充與防護

　　我們以隔熱鋁合金型材為例繼續(xù)分析，由于國家節(jié)能減排工作持續(xù)深入、

　　建筑門窗節(jié)能指標也在不斷提升，響應國家政策，已有多省市規(guī)定隔熱鋁合金型材隔熱條不低于24mm，耐火節(jié)能門窗首先要在符合節(jié)能保溫要求的基礎上同時滿足耐火完整性的要求，因此應選用隔熱條不低于24mm的隔熱鋁合金型材來作為基材進行填充與防護，填充與防護的主要目的是為了吸熱隔熱，延緩熱傳導，對基材遇火面喪失后提供有效支撐。

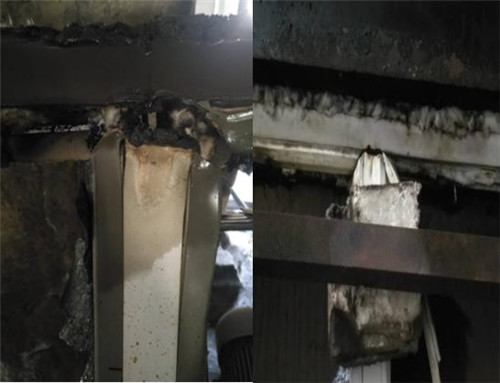

　　目前填充材料與工藝多采用輕質防火材料灌注、石墨膨脹條穿填等方式，在耐火試驗中發(fā)現(xiàn)，由于遇火面基材溫度在點火至約15分鐘時，是由常溫到高溫的逐步提升階段，15分鐘續(xù)檢測門窗在受火面及背火面處于高溫恒升狀態(tài)，由此可見、遇火試驗初期基材自身可以抵擋，到了后期填充材料的吸熱隔熱、強附著能力成為關鍵中的關鍵。

　　石墨膨脹條遇火后在熱氣流的影響下形成飛絮飄落部分喪失、且因密度原因阻隔熱穿透能力差，造成基材穩(wěn)定性過早喪失，按耐火等級劃分勉強達到20-30分鐘。

　　輕質防火材料灌注耐火門窗、因與型腔緊密貼合，吸熱隔熱效果好且與增強龍骨配合穩(wěn)定性強，因此耐火1小時及以上耐火節(jié)能門窗，型腔填充材料應選用導熱率低、熱容量低、強附著力、燃燒性能達到A級，且對所接觸的基材無腐蝕、對人體無毒無害的不燃材料與增強龍骨配合一體。

　　輕質防火灌注料與型腔增強龍骨配合穩(wěn)定性強，干后重量對門窗扇自重可以忽略不計。

　　3、防火玻璃的固定及保護

　　首先要選用合格的防火玻璃，普通玻璃遇火后3分鐘左右炸裂，鋼化玻

　　璃遇火后8分鐘左右炸裂，現(xiàn)市場通用單片防火玻璃（特種玻璃除外）很難達到100%合格率，由此復合而成的中空節(jié)能防火玻璃還是有一定安全隱患的，如合成中空玻璃的所有單片均采用防火玻璃，這樣中空節(jié)能防火玻璃的安全隱患可基本消除。玻璃與桿件之間應設置防止脫落的玻璃卡件，邊部應放置耐火墊塊，裝配間隙應有防火材料填充。

　　4、耐火節(jié)能門窗遇火后框架整體有效支撐完整性

　　主型材耐火處理工藝應根據(jù)建筑設計耐火分級要求，應對鋁合金型材腔內填充襯鋼和耐火填充料，內部襯鋼應連接成封閉的框架，填充料飽滿；提高型材強度和軟熔點，降低熱傳導，同時玻璃與桿件之間應設置防止脫落的玻璃卡件保護玻璃脫落，保證達到規(guī)定時間內不喪失耐火完整性。

　　5、開啟部位遇火后的自動鎖閉五金系統(tǒng)及有效密封性

　　鋁合金耐火節(jié)能門窗框扇連接、鎖固用功能性五金配件，應滿足整樘門窗承載和耐火能力的要求，其反復啟閉性能應滿足門窗反復啟閉耐久性要求。

　　鋁合金耐火節(jié)能門窗用五金件安裝應準確，牢固可靠，裝配后應動作靈活。平開窗平開限位裝置安裝應正確，開啟量應符合設計要求。承重（承載）五金件與門窗連接不得使用鋁質抽芯鉚釘固定，當采用機制螺釘固定時，嚙合寬度應大于所用螺釘?shù)膬蓚�螺距。玻璃鑲嵌縫隙及框與扇開啟縫隙，采用耐火、耐久性好的彈性密封材料密封；在扇密封上，青島萬和采用防火纖維材料與膠條復合的方式防止開啟部位躥火就屬技術創(chuàng)新。

　　開啟扇應有自動關閉鎖閉設施，在遇火后能及時關閉并有效鎖閉窗扇，窗扇平開時或上、下懸時，窗的同步鎖閉裝置分布在執(zhí)手兩側；平開窗扇高度不足1m時，兩處同步鎖閉裝置應設置在扇執(zhí)手開啟側上、下角頂點部位；扇高度大于1m時，同步鎖閉裝置不少于四處，設置在執(zhí)手開啟側，扇上、下角頂點部和中間部位。 鋁合金耐火節(jié)能門窗應使用防火型五金構件，受力部件應以鋼質和不銹鋼為主；有效鎖閉窗扇可防止火災時大量煙霧進入及熱氣流鼓開窗扇造成耐火完整性喪失。

　　6、核查型式檢驗報告或試驗報告與產品的一致性

　　耐火節(jié)能門窗的抗風壓性能、水密性能、氣密性能、保溫性能檢驗報告；有效的耐火性能型式檢驗或型式試驗報告，并符合產品結構一致性；鋁合金型材、防火玻璃、五金件、遇火自動關閉裝置、阻燃密封膠、耐火填充材料及耐火材料產品應提供有資質的檢測機構出具的型式檢驗報告或型式試驗報告；且實際產品材料、工藝應與所提供報告一致。

　　7、持續(xù)投入研發(fā)與技術創(chuàng)新

　　當今耐火節(jié)能門窗市場的產品魚龍混雜，有的門窗企業(yè)使用不滿足國家標準要求的隔熱條；有的使用非耐火功能的門窗五金；有的剽竊他司的專利工藝；有的明顯侵犯他司專利后還提起專利無效訴訟的（近年來，有同行某知名企業(yè)連續(xù)多次對青島萬和專利進行無效宣告請求，經(jīng)國家知識產權局專利復審裁定"判決青島萬和勝訴，專利持續(xù)有效"，可見萬和專利的技術穩(wěn)定性）；不良企業(yè)生產劣質耐火節(jié)能門窗及侵犯他司專利的侵權行為將影響耐火節(jié)能門窗行業(yè)健康發(fā)展，給耐火節(jié)能門窗應用的建筑工程留下安全隱患。

　　生產企業(yè)應緊隨國家政策，了解國家節(jié)能與防火新方向、新指標，（例如：被動式建筑節(jié)能耐火門窗）持續(xù)投入不斷努力創(chuàng)新，提升產品等級、促進行業(yè)升級發(fā)展。

　　建設單位采用擁有自主知識產權的企業(yè)產品，避免造成施工中專利糾紛，影響施工進度和業(yè)主品牌形象。

　　門窗企業(yè)及耐火門窗生產企業(yè)在生產工藝、產品質量上應保持與產品檢驗報告的一致性，持之以恒做好放心產品，在行業(yè)健康發(fā)展中貢獻力量，選用擁有自主知識產權的企業(yè)門窗產品讓業(yè)主放心無憂。

　�。ü└澹呵鄭u萬和裝飾門窗工程有限公司）
