本文摘自暖框科技(Warmframe Technology)與美國門窗幕墻評級委員會(NFRC)聯合編譯的最新版《THERM 7 / WINDOW 7 — NFRC 熱工建模手冊》中文版
中框
中框截面是指在平移窗(推拉或提拉窗)中,處于窗扇之間接合部位的框架。在本手冊中,術語“Meeting Rail(中框)”一般指門窗幕墻產品的中部框架,它可以是中橫梁,也可以是中立柱。
中框的建模
中框截面建模時,兩側的窗扇和它們相關的玻璃系統也都需要建模。圖8-1 所示為推拉窗的中框。中框截面的建模方法與 THERM 中的任何其它模型沒有什么不同,但有幾點注意事項:
需要導入兩個玻璃系統,一個朝上,一個朝下,見本手冊“第6.3.3節:截面朝向”。如果 DXF 文件中的框架截面是水平方向繪制的,那么在導入玻璃系統前,需要將它旋轉到正確的位置。
每個玻璃系統的室內邊界條件中,玻璃邊緣的 U值標簽 都為 Edge,最終顯示的計算結果是程序自動計算的兩側玻璃的平均 U值。
下面的介紹列出了制作帶有兩個玻璃系統中框截面的步驟,并指定了正確的邊界條件和 U值標簽。

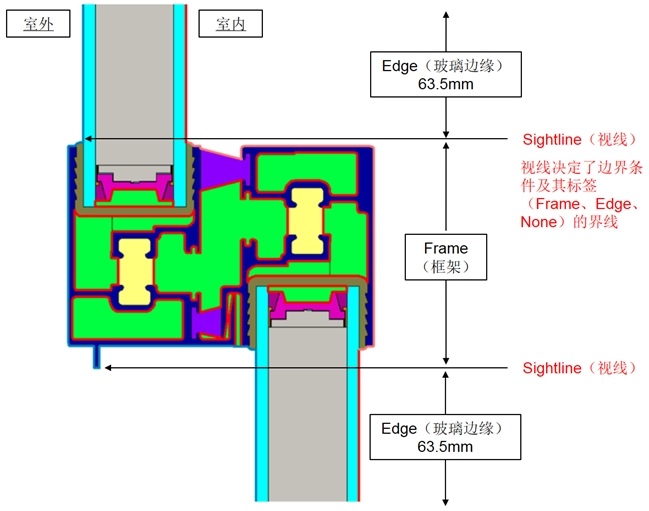

圖 8-1:Meeting Rail截面
計算中框 U值 的步驟

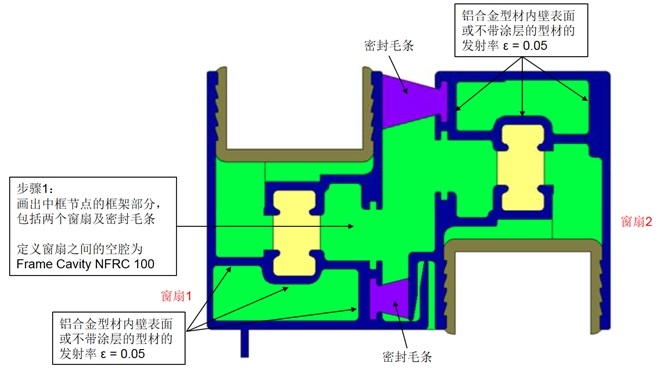

、 使用帶尺寸的圖紙或 DXF 文件,創建中框節點中的框架模型。如 圖8-2 所示,推拉窗的中框截面的框架部分已經創建完成。
圖 8-2:Meeting Rail截面模型的框架部分

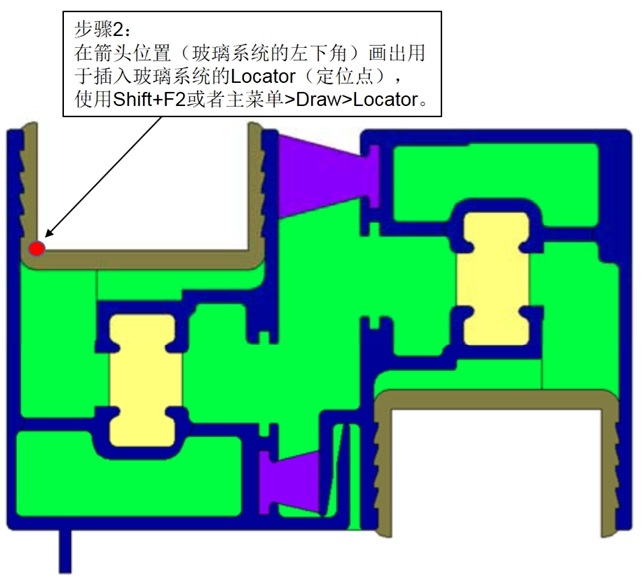

、 如 圖8-3 所示,在第一個玻璃系統的左下角畫出用于插入玻璃系統的 Locator(定位點),使用Shift+F2 或者主菜單 → Draw → 點擊 Locator,激活該功能后,再在指定位置點擊 鼠標左鍵 即可。
圖 8-3:第一個Glazing System的Locator位置

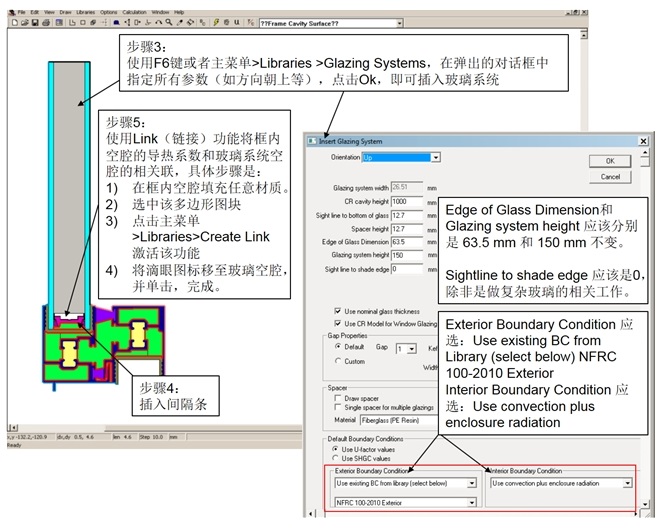

、 使用 F6鍵 或者主菜單 → Libraries → 點擊 Glazing Systems,插入上層玻璃系統,如 圖8-4 所示。在本例中,間隔條稍后將被復制并粘貼到截面中。
假如間隔條的開口是朝向玻璃系統空腔的,則須使用 Link(鏈接) 功能,將玻璃系統空腔的導熱系數“鏈接”到開口間隔條的周?chē)涨?方法是:主菜單 → Libraries → 點擊 Create Link
圖 8-4:插入第一個Glazing System

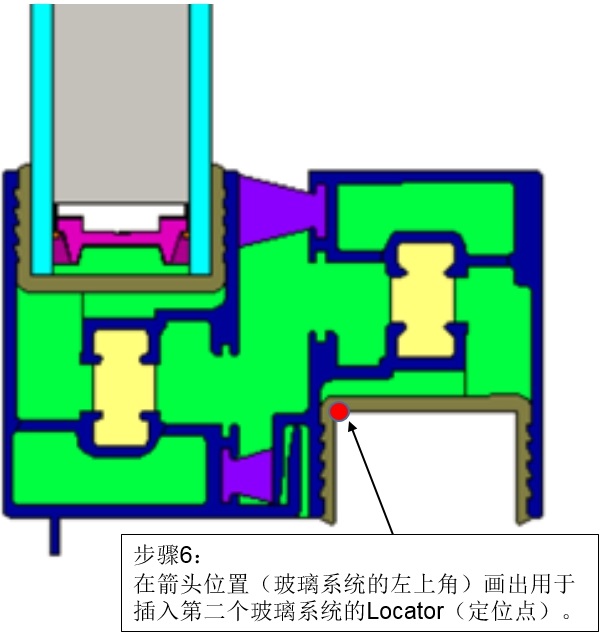

、 將 Locator(定位點)重新設置到第二個玻璃系統的左上角
圖 8-5:第二個Glazing System的Locator位置

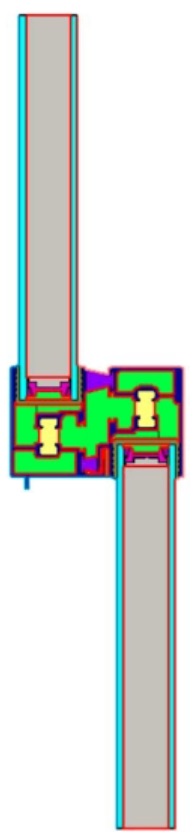

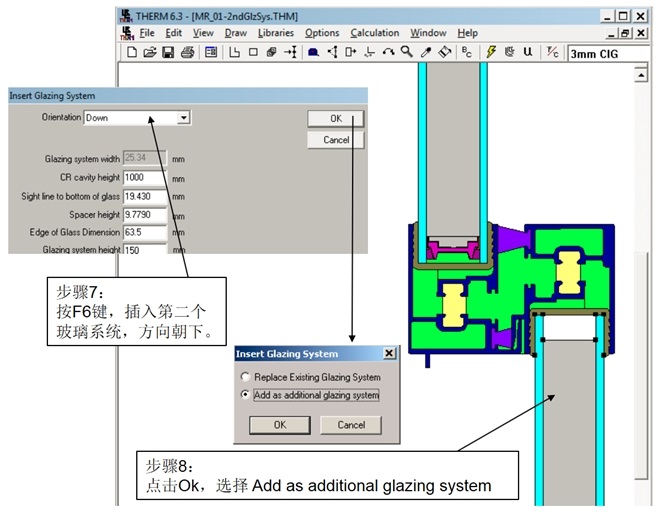

⑤ 插入第二個玻璃系統,將 Orientation(玻璃朝向) 設為 Down(向下),并輸入正確的
Sightline to bottom of glass(視線到玻璃底部距離)和 Spacer height(間隔條高度)。
圖 8-6:插入第二個Glazing System

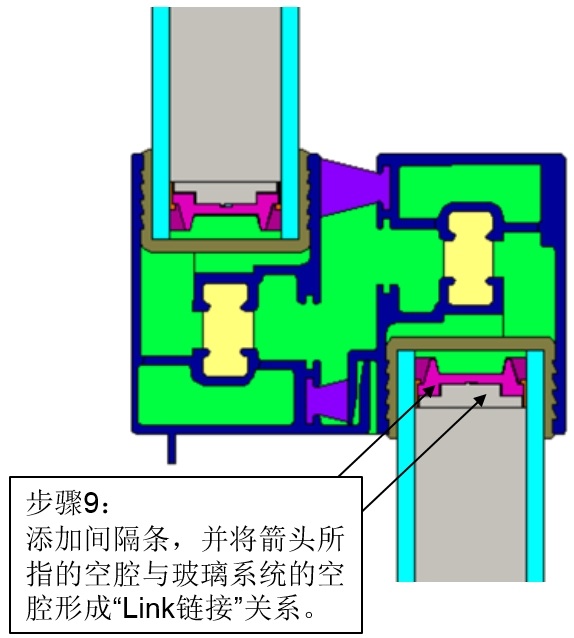

⑥ 如有必要,添加間隔條并創建與玻璃系統空腔 Link(鏈接) 的空腔材料
圖 8-7:添加自定義的Spacer

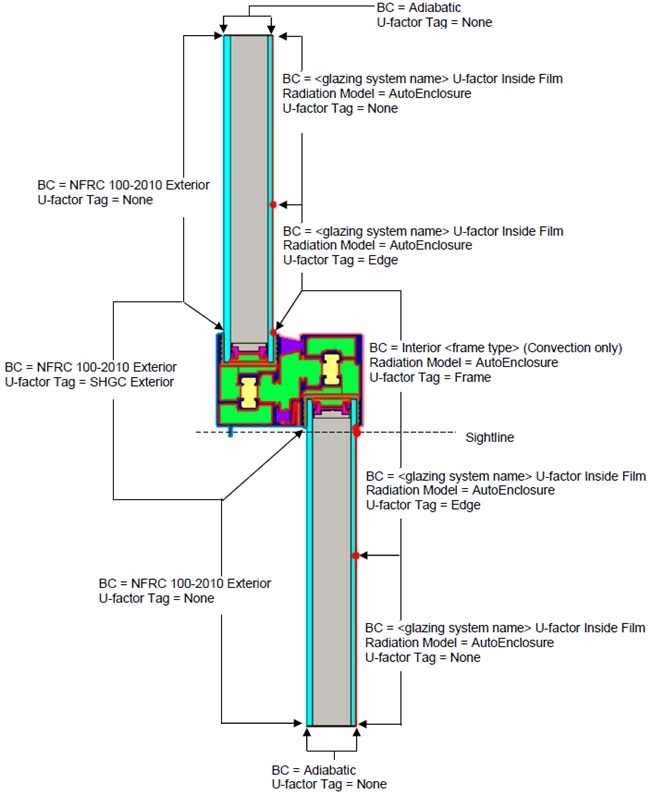

、 通過點擊工具欄BC快捷圖標,或主菜單 → Draw → Boundary Conditions,或按 F10鍵 來定義邊界條件。確保室內邊界條件中 Radiation Model 設為 AutoEnclosure ,室內玻璃邊緣的邊界條件中的 U-factor Tag(U值標簽)設為 Edge 。詳細設置如 圖8-8 所示。
圖 8-8:定義Meeting Rail的邊界條件

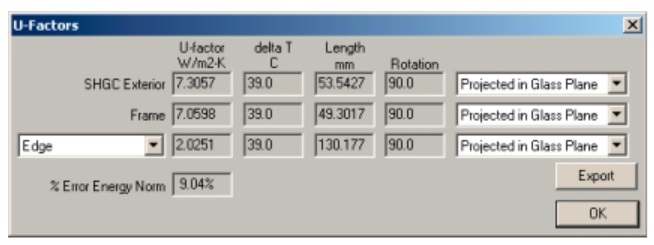

⑧ 進行計算:點擊工具欄閃電快捷圖標,或主菜單 → Calculation → Calculation,或按 F9鍵。得到
U值標簽 Frame 和 Edge 的計算結果,如 圖8-9 所示。
圖 8-9:計算結果
⑨ 將該 THM 文件導入 WINDOW 的 Frame Library(框架庫)。
計算中框抗結露值的步驟
CR值(抗結露值)的模型計算僅適用于 Horizontal Meeting Rail(例如提拉窗的中橫梁)一類的水平截面,而對于豎直截面(如 Vertical Meeting Rail),THERM 則不會計算其 CR值。
計算 CR值 時,首先要在 THERM 中計算得到抗結露相關信息,再在 WINDOW 中計算整體產品的CR值,抗結露模式的激活方式有兩種:
在導入玻璃系統時,在 Insert Glazing System 對話框內,勾選 Use CR Model for WINDOW Glazing System 的復選框。

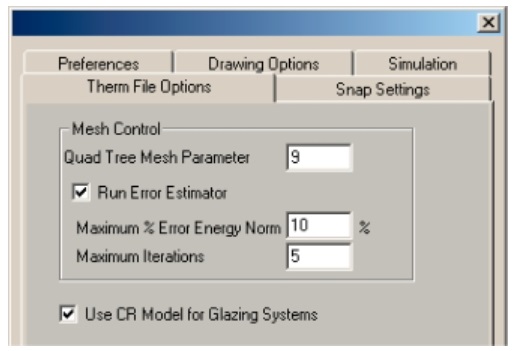

鼠標移至主菜單 → Options → 點擊 Preferences,進入 THERM File Options 頁面,勾選
Use CR Model for WINDOW Glazing System 復選框,如下圖所示。
圖 8-10:在Options>Preferences>Therm File Options中, 勾選Use CR Model for Glazing Systems
當抗結露模式被激活后,玻璃系統的空腔周?chē)鷷?huì)出現紅色的邊界條件線段,這時需要進行以下操作:
① 檢查這些邊界條件,包括:
a. 校驗材料表面的發射率,如標準玻璃為 0.84,大多數框架材料為 0.90,未涂漆鋁為 0.05 等。
b. 校驗玻璃系統空腔的末端(絕熱)的發射率,是否為 1.0。
c. 校驗?zāi)P椭械目涨桓叨?是否符合 第6.4.5節 的 表6-2 中的空腔高度。
② 模型運算,程序?qū)⒂?jì)算得到 U值 和 CR值 的結果。
、 將該 THM 文件導入 WINDOW 的 Frame Library(框架庫),并用于在 Window Library(窗庫)中創建整個產品。需要注意的是抗結露計算僅適用于 Horizontal Meeting Rail(例如提拉窗的中橫梁)一類的水平截面。
圖 8-11:當CR模式被激活后, 玻璃系統空腔周?chē)鷮⒊霈F(xiàn)紅色的邊界條件線段
