自2017年北京市創新土地招拍掛方式，創造性地在拿地環節進行高標準商品住宅建設方案的評選，推進高標準商品住宅建設。2021年北京市首批推出住宅用地30宗，共有8宗地進入高標準評選程序。其中，朝陽豆各莊1306-638地塊共有12個競買主體參與競標，均為行業內頭部房企，最終綠城憑借"朝陽智弧，生機坊巷" 的高標準設計方案得到評審委員會的一致認可，以總分第一的成績脫穎而出，成功獲取該地塊，也就有了現在的北京朝陽綠城沁園項目。在該高品質住宅的建設過程中，綠城在管理上充分發揮設計為龍頭的牽引作用，對各項新技術和新產品進行了充分論證和集成優化，力爭實現建筑全生命期資源消耗最少，環境影響最低，資源利用效率最高，最終獲得真正的經濟、社會和環境效益。
在我國，三星級是"綠色建筑"和"健康建筑"的最高級別認證，北京朝陽綠城沁園項目住宅同時達到了兩個三星級。本項目由北京清華同衡規劃設計研究院牽頭，充分發揮清華大學建筑學院的學術優勢，承擔了所有建筑綠建三星、住宅健康三星、智能化設計、聲學專項的全過程技術咨詢服務。清華團隊在2021年5月項目拿地之后即參與建筑方案深化、報規報建、施工圖設計、現場施工等各個階段工作，指導落實綠色建筑三星、健康建筑三星的各項技術措施，在2021年9月7日、2021年10月25日分別通過了北京市建委組織的住宅及幼兒園、公建的高品質商品住宅項目綜合方案專家評審會，與會專家對綠建三星、健康三星的設計落實情況給予了充分肯定。
本項目從安全耐久、健康舒適、生活便利、資源節約、環境宜居的綠色建筑五大章節，以及空氣、水、舒適、健身、人文、服務的健康建筑六大方面，以最終獲得綠建三星、健康三星評價標識為建設目標，全方位打造綠色、健康、智慧的新一代高標準住宅，持續推動城市綠色生態、低碳建筑技術的發展。
項目介紹
綠城沁園項目位于北京市朝陽區豆各莊鄉，緊鄰東南五環�？傆玫孛娣e85059.12m2，總建筑面積341813.36m2，包含10棟住宅、3棟辦公、1棟商業、1棟社區配套服務中心和1棟幼兒園。根據高標準的要求，項目全面實施三星級綠色建筑、裝配率達91%、全面實施裝配式裝修、超低能耗建筑面積占比大于50%、健康建筑面積占比大于30%、BIM全過程應用。

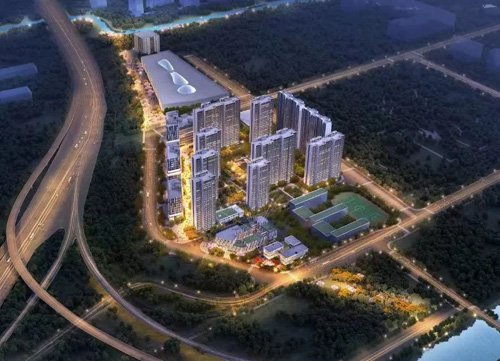

項目效果圖

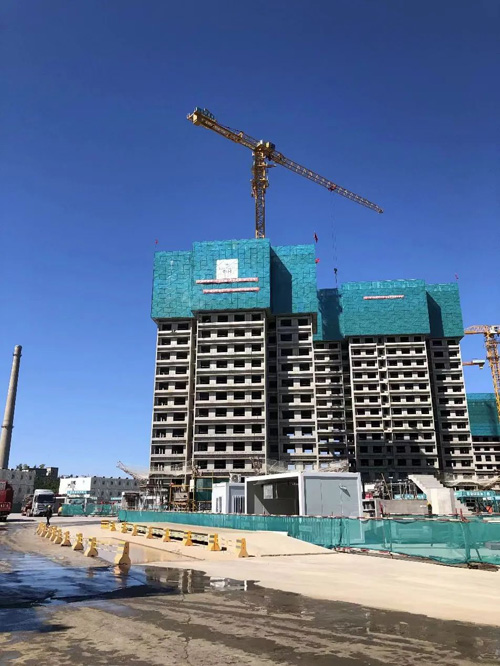

施工現場圖
01、布局合理的總圖設計
本項目包含業態種類豐富，合理的建筑布局有利于激發社區活力，形成多元互動。項目將四合院、胡同坊巷的北京古都印記，以設計的手法演繹置入，承古啟新�？倛D合理分區，呈組團布局，形成住宅組團、商業辦公組團，以及幼教服務組團。公服設施放置于西側，沿五環形成連續城市界面，塑造城市公共界面形象及天際線。

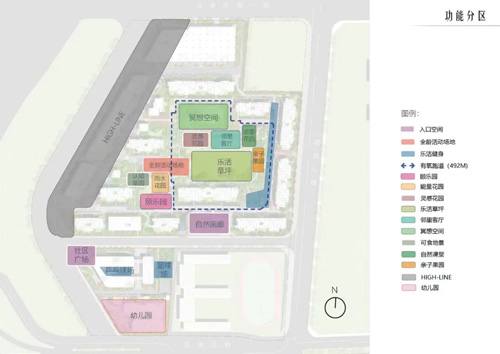

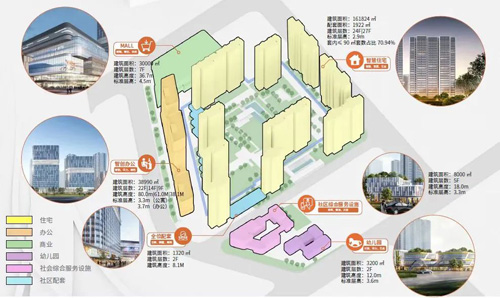

項目功能布局圖
02、高效保溫的圍護結構
本項目全部實施綠色建筑三星級，采用高效圍護結構，熱工性能比國家建筑節能標準均有所提升，從而有效降低建筑的采暖和制冷需求。所有建筑均采用保溫性能良好的屋面和外墻，以及傳熱系數較低的外窗和玻璃幕墻。其中，超低能耗住宅的圍護結構保溫厚度約為常規節能住宅的兩倍，并采用傳熱系數為1.0 W/(m2·K)的被動窗，東、西、南向均設有中置百葉遮陽，進一步降低了本項目的整體能耗。
商業、辦公效果圖
社區綜合服務用房效果圖
幼兒園效果圖
住宅效果圖

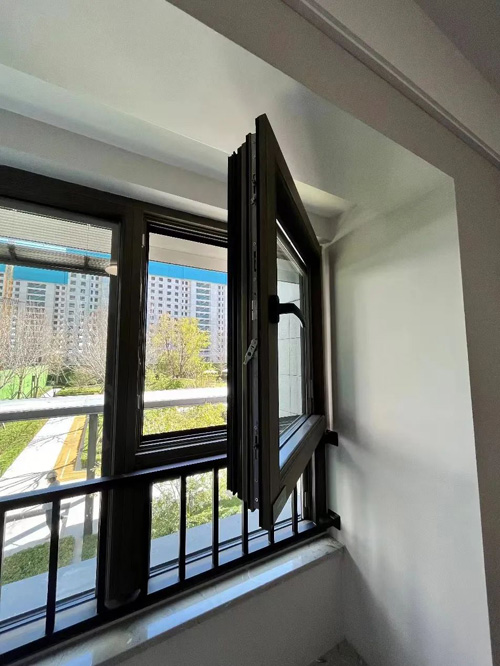

超低能耗住宅被動窗
03、節能低碳的用能系統
項目采用高效冷熱源設備，提供舒適的室內熱濕環境，有效降低建筑運行能耗。除超低能耗住宅外其他建筑均采用燃?xì)忮仩t冬季采暖。商業采用高效離心式冷水機組夏季供冷，辦公建筑、社區綜合服務用房、幼兒園、1、5#住宅樓采用多聯機夏季供冷。超低能耗住宅采用戶式空氣源熱泵+風機盤管+地暖來實現房間夏季制冷和冬季制熱，并設置新風熱回收設備。

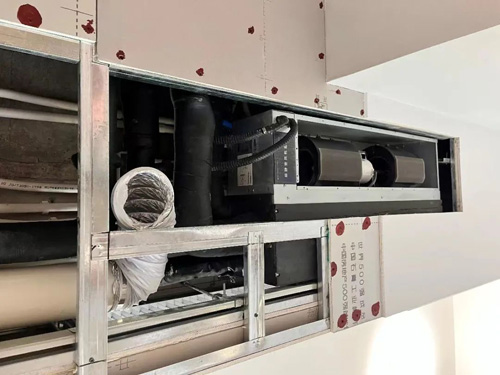

住宅室內超靜音風機盤管

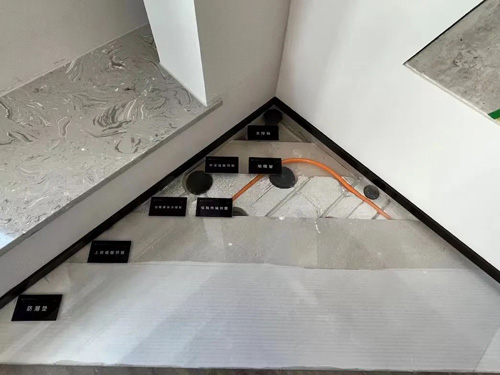

住宅地板輻射供暖
住宅室內新風機
04、健康舒適的室內環境
通過合理的建筑設計、材料設備選用及智能化控制手段，營造良好的室內聲、風、光、空氣質量等室內物理環境。
室內聲環境：采用隔聲性能優良的圍護結構，有效隔絕外界噪聲；住宅臥室采用木地板面層的干式地暖，有效改善撞擊聲隔聲性能；室內均采用低噪聲設備。
自然采光、自然通風：合理建筑布局、窗墻比及開窗設計，利用自然采光、加強室內通風。
室內空氣質量：主要功能房間設置PM10、PM2.5、CO2等空氣質量監控系統，并進行定時測量、顯示和記錄，保障室內良好的空氣品質。

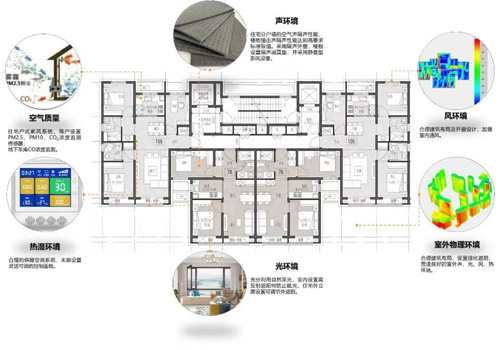

健康舒適的室內物理環境
05、綠色耐久的材料選擇
選用綠色建材，控制室內污染物濃度，保障良好的室內空氣質量：選用滿足綠色產品認證的裝飾裝修材料，包括涂料、陶瓷磚、衛生陶瓷、防水涂料、密封膠等；混凝土、砂漿、保溫材料、防水材料等選用有綠色建材認證的產品。
選用耐久性好的材料管件，減少后期更換：選用耐久性好的給水管材、電氣線纜、節能門窗、高壽命水嘴和閥門。
選用防滑地磚，保障人員活動安全：建筑出入口及平臺、室內外活動場所、樓梯踏步等采用防滑地磚。
06、BIM的全過程應用
項目在規劃設計、施工建造和運行維護全過程應用BIM技術。主要應用點包括建立場地模型、主體BIM模型、BIM機電管綜、裝配式應用、機電深化復核、施工模擬、BIM技術交底、BIM輔助現場驗收、BIM能源管理等。本項目BIM工作采取一模多用的原則，增加BIM工作效率，通過完整的BIM模型及其構件信息進行后續應用處理。

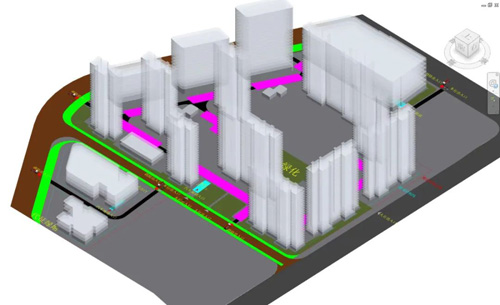

場地模型

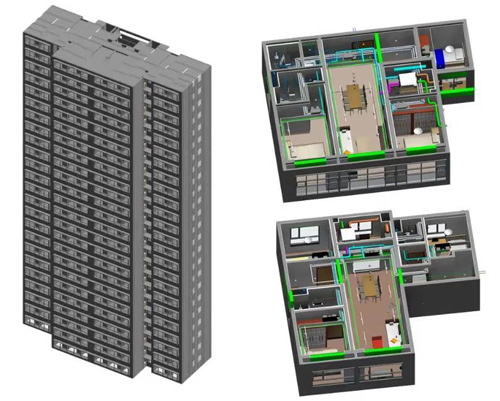

主體模型
07、清新清潔的空氣
項目遵照健康的宗旨進行項目的設計和精裝修，保證在建筑中的居民能呼吸上新鮮的空氣。室內設置集中新風機，從戶外引入新鮮的空氣入室內，新風機的一次過濾效率約98%。為保證居民能隨時了解到室內空氣的品質，項目在室內安裝溫度、濕度、PM10、PM2.5、TVOC五位一體的環境監測探頭，實時顯示室內的空氣質量。居民可以根據室內空氣質量的情況隨時開啟新風機進行凈化，在有效提升室內空氣質量的同時降低運行能耗。
在裝修方面，項目全部選用低逸散的材料，并根據材料的實際污染物逸散情況進行室內空氣質量模擬，確保甲醛等有害氣體濃度比國家《室內控制質量標準》的限值要求降低70%以上。
為降低廚房做飯帶來的"串味"問題，項目在廚房設置可控型的風閥，在開啟抽油煙機的同時開啟風閥，將新鮮空氣引入室內。避免有氣味、顆粒物等散發源中的污染物串通到室內，同時有效保障廚房的排風要求，防止油煙擴散到室內其他空間。

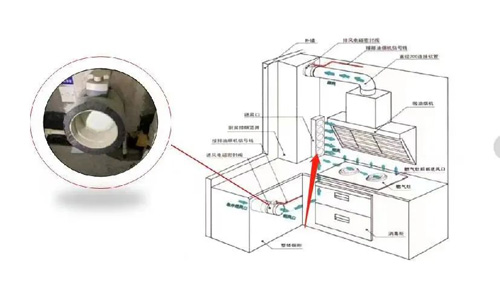

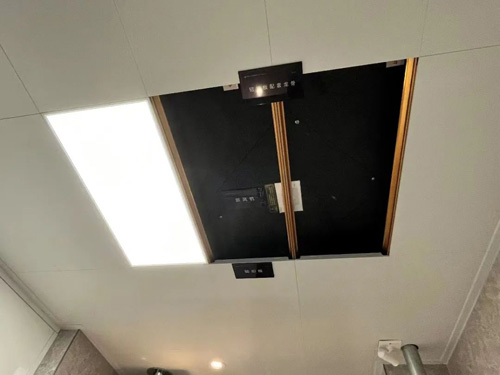

廚房補風閥實景圖和原理示意圖

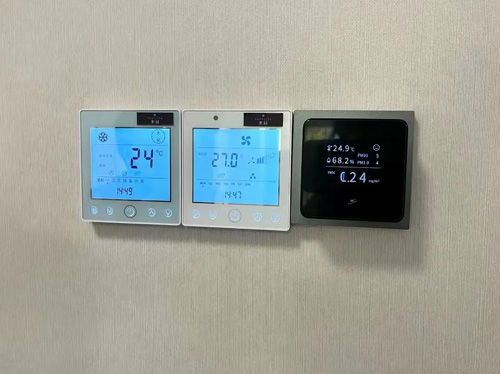

空氣質量監測實景圖
08、安全潔凈的水
潔凈的水是健康生活的重要一環，項目在每戶廚房設置三級過濾的反滲透凈化裝置，居民在家中，只要打開廚房的水龍頭，就可以飲用到清潔的純凈水。不僅如此，項目設置了水質在線監測裝置，監測的數據可通過小區電子屏幕或綠城APP推送給居民，讓居民可以很輕松的了解到家內的水質情況。
不同于以往其他項目，本項目運用同層排水系統，在衛生間進行微降板，將衛生間各排水器具都設置在居民自己家中，管道維修可在自己家中進行，完全不需要打擾樓下的鄰居。排水管道不貫穿樓板，降低滲透到樓下的幾率。同時，同層排水橫管埋在填充層，可以起到較好的隔音效果。在衛生間，項目創新性的采用分水器配水，有效解決了衛生間龍頭、淋浴、馬桶等用水器具同時用水造成的水壓降低的問題。

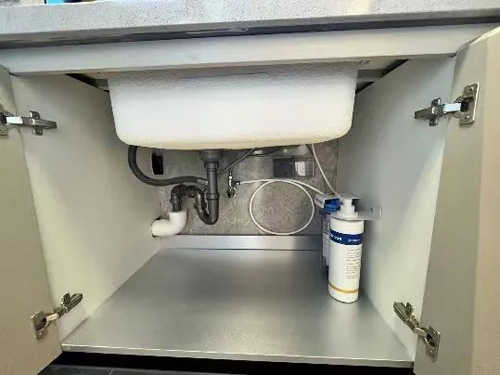

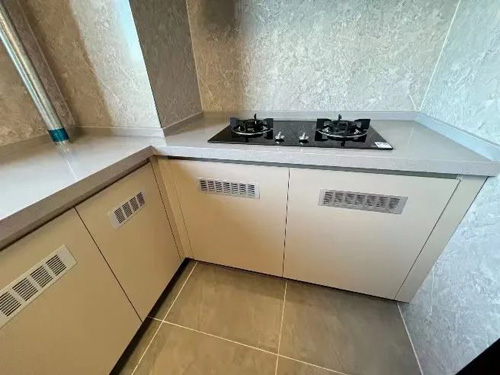

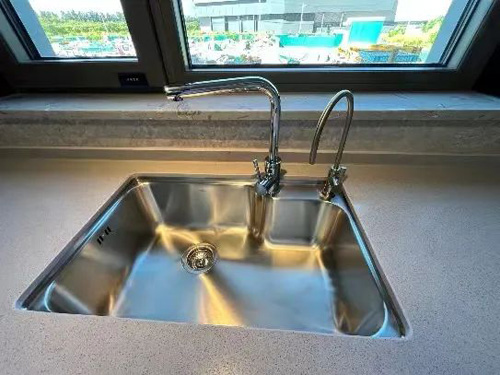

戶內凈水器實景圖
09、引領健康生活方式
項目場地依照綠城多年研究成果，配置了促進居民室外交流的鄰里客廳、設置遮陰和座椅的適老活動場地、適合兒童玩耍的親子樂園、適合居民親自參與耕作的室外菜園、適合健身運動的健身場地，設有健身設施和健身步道，全面提升項目的運動與人文屬性。將項目打造成一個共享、活力和交融的健康樂園。
項目在場地內設置了健康小屋，屋內通過設置血壓計等多樣化的檢測儀器，滿足居民的日常健康需求；通過健康飲食講解，讓居民了解將康的飲食習慣和生活習慣。
在室內，社區通過設置健身房、公共圖書室、公共舞蹈室、兒童活動室等空間，給居民提供日常豐富的娛樂活動，打造醫療康養，體檢、教育、休閑、娛樂等多元化系統生活圈。
景觀布局圖

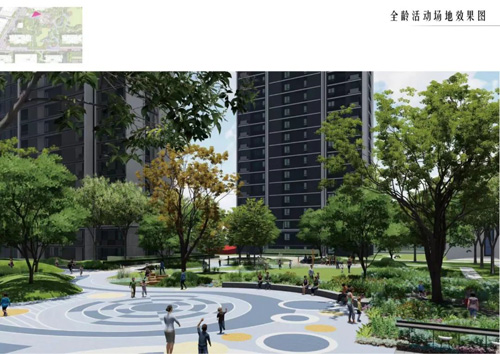

室外健身場地和兒童活動空間

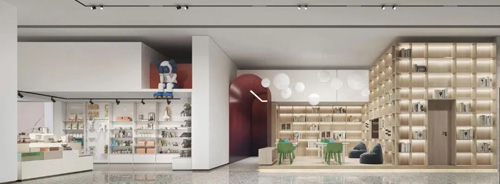

公共圖書室意向效果圖

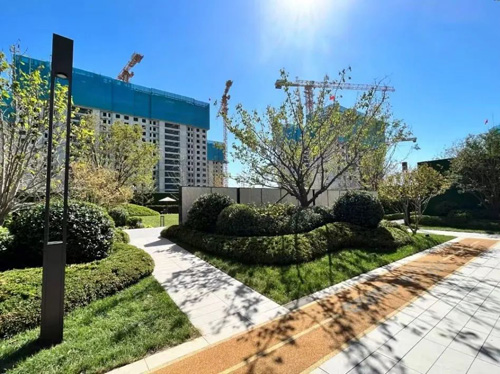

室外健身跑道實景圖
10、打造智慧低碳住宅
智慧改變生活，在當下各種智能家居已經越來越多的影響著大家的生活。本項目在設計之初從智能家居和智慧社區兩方面全方位進行智慧場景的應用。在智慧社區方面，項目采用AI周界防護、智能鷹眼、危險區域防護等高科技手段保證園區的安全，通過訪客管理、無感通行、可視對講，為居民提供了一個科技感十足的社區；在室內，通過全屋安全報警、智能環境調節、智能控制等多場景應用，為居民提供了一個智能的家。

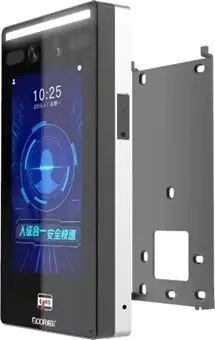

智慧社區
